Tunnel Brandschutz Elektro-Klemmkaesten F90 von PRIORIT

Innovative Brandschutzprodukte und Lösungen direkt vom Hersteller!

Lösungen zur Tunnelsicherheit für den Funktionserhalt sicherheitstechnischer Anlagen, der Ausbildung von Brandabschnitten sowie der Brandnotbeleuchtung und Fluchtwegkennzeichnung

Die PRIORIT AG bietet als Spezialunternehmen für Brandschutz und Sicherheitstechnik innovative Produkte für den nationalen und internationalen Markt im Bereich dekorative nichtbrennbare Baustoffe, klassifizierte Bauteilkonstruktionen für den vorbeugenden baulichen Brandschutz im Hochbau, Industriebau und Tunnelbau, Aktenlagerung, Gefahrstofflagerung, Physikalische IT-Sicherheit bis hin zu Hoch-Sicherheits-Rechen-Zentren (HS-RZ) für Banken und Großunternehmen sowie im Bereich Objekteinrichtung.

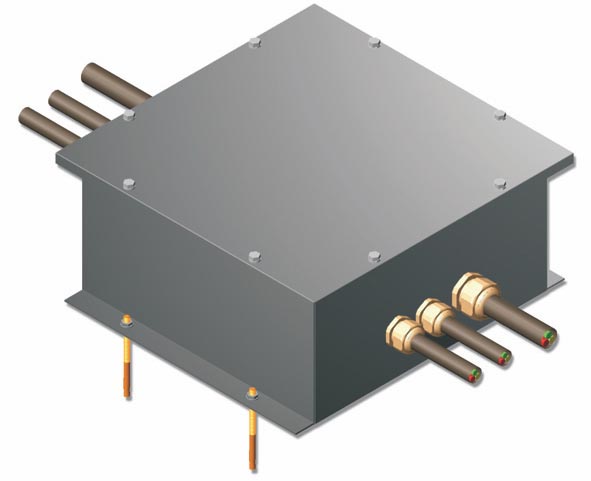

Tunnel-Elektro-Klemmkasten TUEK – Ohne Bestückung

Klemmkasten als Leergehäuse zum Einbau von elektrischen Verbindungselementen und Schmelzsicherungen.
Ausführung gem. Richtlinie 2004/54/EG, RABT, ZTV-ING Teil 5, MLAR.
Speziell konzipiert für die betriebstechnische Ausstattung von Straßentunneln:

- Zur Sicherstellung des Funktionserhaltes sicherheitstechnischer elektrischer Leitungsanlagen im Brandfall (z.B.: Brandnotbeleuchtung, Entrauchung, etc.)
- Zur Verdrahtung und Absicherung von Kabeln in Funktionserhalt

Funktion
- Feuerwiderstand 90 Minuten
- Funktionserhalt über 90 Minuten
- Brandkammertest einer amtlichen Materialprüfanstalt
- Beflammung nach EN 1363-1
- Schutzart entsprechend IP 65
- Schutzklasse II

Aufbau Innengehäuse
- Innengehäuse, über 4 Bohrungen in den Rahmenecken befestigt
- Innendeckel verschraubt mit zwei selbst sichernden Muttern
- Innendeckel mit einer Grifffräsung versehen
- Einfache Befestigung der Einbauten über vorgebohrte Löcher (Rastermaße siehe Tabelle)
- Kabeleinführung von 2 Seiten
- Kabelschotts im Brandfall selbsttätig aufschäumend
- Einfaches Einführen und Anklemmen der Kabel durch zerlegbares Rahmenplattensystem (Schichtbauweise)

Aufbau Außengehäuse
- Gehäuse zur Montage an Massivwand oder Massivdecke
- Befestigung über 4 Bohrungen in den außenliegenden Laschen
- Befestigung mittels beiliegenden zugelassenen Schlagankern
- Gehäusedeckel einfach abnehmbar, 8-fach verschraubt
- Kabeleinführung durch M-Verschraubungen (Größe und Anzahl siehe Tabelle)
- Kabeleinführung von 2 Seiten

Baustoff / Oberfläche Innengehäuse
- Baustoff incl. Oberflächenbeschichtung A2- nicht brennbar
- Baustoff mit hoher chemischer Beständigkeit, mechanischer Festigkeit und Stabilität
- Baustoff Feuchtigkeitsbeständig,
- Metallteile aus Edelstahl 1.4571

Baustoff / Oberfläche Außengehäuse
- Metallgehäuse aus Edelstahl 1.4571
- Befestigungsanker aus Edelstahl 1.4529
- Kabelverschraubungen aus Kunststoff entsprechend ZTV-ING Teil 5 und RABT

Tunnel-Elektro-Klemmkasten TUEK – Mit Bestückung

Klemmkasten mit Klemmbestückung. Ausführung gem. Richtlinie 2004/54/EG, RABT, ZTV-ING Teil 5, MLAR.
Speziell konzipiert für die betriebstechnische Ausstattung von Straßentunneln:
- Zur Sicherstellung des Funktionserhaltes sicherheitstechnischer elektrischer Leitungsanlagen im Brandfall (z.B.: Brandnotbeleuchtung, Entrauchung, etc.)
- Zur Durchgangs- und Abzweigverdrahtung von Kabeln in Funktionserhalt
- Zur selektiven Freischaltung von einzelnen Verbrauchern (z.B. Brandnotleuchte) über abgesicherten Abzweig (nur TUEK91-021-021-SI)

Funktion
- Funktionserhalt über 90 Minuten
- Brandkammertest einer amtlichen Materialprüfanstalt
- Prüfung ohne Einschränkung auf Kabeltypen oder Kabelhersteller
- Beflammung nach DIN 4102-2 (ETK)
- Schutzart entsprechend IP 65
- Schutzklasse I

Aufbau
- Gehäuse zur Montage an Massivwand oder Massivdecke
- Kabeleinführungen von 4 Seiten möglich
- Befestigung des Gehäuses durch den Gehäuseboden mittels beiliegenden Befestigungsankern
- Interne beschriftetet Montageplatte mit 15 feuerbeständigen Klemmen bis 16 mm² incl. Klemmbrücke
- Sicherungsklemme mit Feinsicherung zur selektiven Abschaltung eines Verbrauchers (nur TUEK91-021-021-SI)

Baustoff / Oberfläche
- Gehäuse aus schlagfesten, chemisch hoch beständigen Kunststoff, geeignet zur Verwendung in Straßentunnel entsprechend RABT und ZTV-ING Teil 5
- Farbe lichtgrau, ähnlich RAL 7035
- Interne Montageplatte aus verzinktem Stahlblech
- Befestigungsanker aus Edelstahl 1.4529
